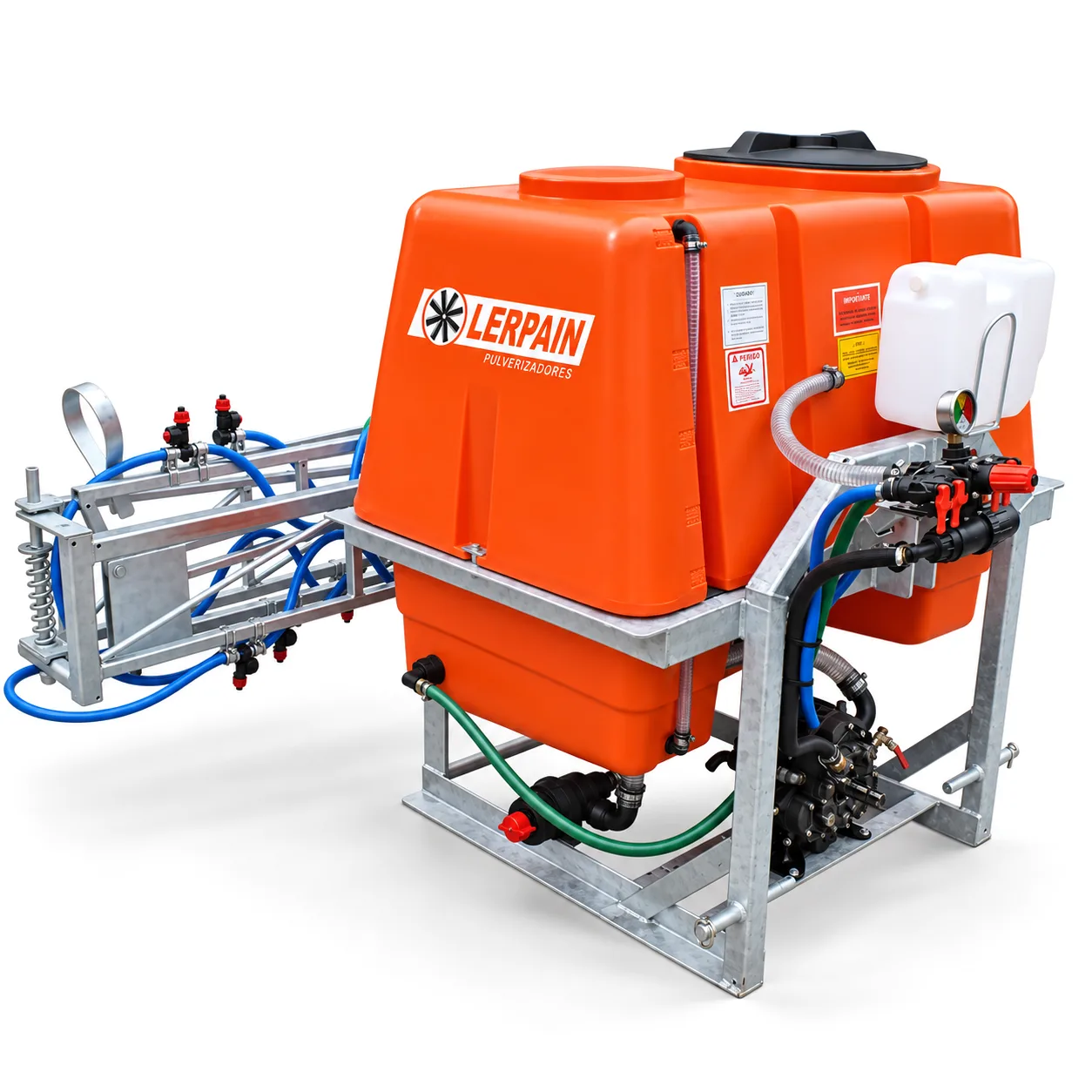

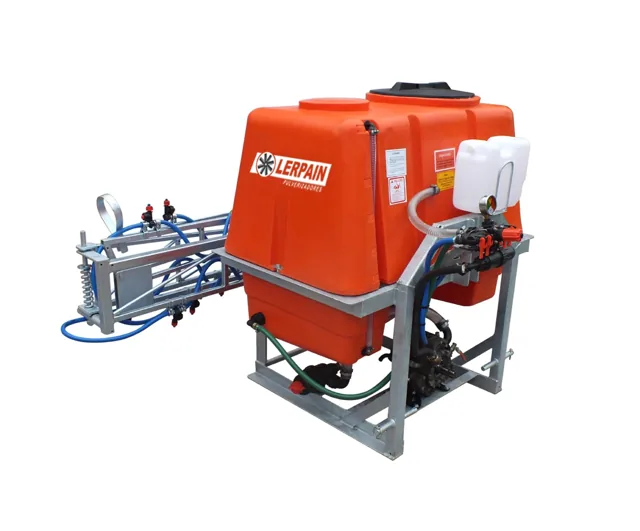

Pulverizador Suspendido Básico PSB
Equipo suspendido básico, simple y económico para aplicaciones puntuales.
Capacidades
Características
- Estanque de 600, 400 o 250 litros en polietileno con filtro UV y tapón de drenaje
- Montaje directo en los tres puntos del tractor
- Chasis en perfiles de acero galvanizado en caliente
- Bomba de membranas de 40 bar: AMC-80 (80 L/min, en 600 y 400 L) o AMC-55 (55 L/min, en 600, 400 y 250 L)
- Comando con regulador y manómetro
- Filtro de aspiración con válvula de corte y agitador curvo inspeccionable
- Para hortalizas, viñas jóvenes y aplicaciones generales en predios pequeños y medianos
Cultivos y aplicaciones
| Cultivo | Tarea | Configuración |
|---|---|---|
| Hortalizas | Pulverizar con barras | Barra de 2 a 4 m o de 3 a 6 m (opcional)Equipo básico de levante para hortalizas y predios pequeños y medianos. |
| Viñas en espaldera, Uva de mesa y parronales | Controlar malezas | Barra de 2 a 4 m (opcional)Herbicida en viñas jóvenes y en la hilera. |
Bombas y comandos
| Marca | Bomba | Caudal máx. | Presión máx. | Comando | Código |
|---|---|---|---|---|---|
 |
AMC-80 | 80 L/min | 40 bar | — | — |
|
AMC-55 | 55 L/min | 40 bar | — | — |
-
AMC-8080 L/min40 bar
-
AMC-5555 L/min40 bar
Pincha la bomba o el comando para ver su ficha. Indícalos al cotizar: te ayudamos a elegir según tu aplicación.
Equipamiento
Incluido de serie 5
Viene con el equipo.
| Transmisión |
|
|---|---|
| Llenado, seguridad y mantención |
|
Opcionales 4
Se agregan al cotizar. Indícalos en tu solicitud y te enviamos el valor.
| Pulverización |
|
|---|
Antes, durante y después del trabajo
1 Antes de salir
- Aceite de la bomba a nivel del vaso (SAE 30 ó 40).
- Cardán lubricado, con cruce mínimo de 15 cm (3 puntos) o 30 cm (tiro) y lo más recto posible.
- Agua limpia, sin arena; el llenador no debe tocar el fondo de la acequia.
- Cardán primero a la bomba y después a la toma de fuerza, con el seguro calzado en el rebaje.
- Cebar la bomba con unos 40 L de agua limpia, con las llaves cerradas (en nebulizadores, caja multiplicadora en neutro).
2 Durante el trabajo
- Máximo 540 RPM en la toma de fuerza; presión dentro del nivel rojo del manómetro.
- En equipos de tiro, detener el giro del cardán en las vueltas.
- Mangueras sin dobleces y filtros limpios.
- Agregar el producto con los agitadores funcionando.
- Detener el giro del cardán para trasladarse.
3 Al terminar
- Lavar con agua limpia y hacer funcionar la bomba con las llaves abiertas.
- Si se guarda o puede helar, vaciar por completo: la bomba hasta que no salga agua.
- Limpiar el filtro y la boquilla del agitador a diario; con polvos mojables, antes de cada llenado.
| Mantención | Cada cuánto |
|---|---|
| Nivel de aceite de la bomba (vaso) | Antes de usar el equipo |
| Lubricación del cardán | Antes de usar el equipo |
| Filtro y boquilla del agitador hidroneumático | A diario; con polvos mojables, antes de cada llenado |
| Lavado con agua limpia, bomba con las llaves abiertas | Después de cada uso |
| Presión de aire del compensador | Periódicamente, según la tabla de llenado |
| Revisión de válvulas de aspiración y mando | Cada 450 h |
| Cambio de aceite de la bomba | 250 h la primera vez, luego cada 450 h |
| Revisión de membranas | En cada cambio de aceite (450 h) |
- Bomba de membranas
- SAE 30 ó 40
La presión máxima de cada bomba está en Bombas y comandos.
Si algo falla: las 6 fallas más comunes
- El llenador no chupa agua · boquilla sucia o descentrada del cono.
- La bomba no aspira · filtro de aspiración obstruido, mangueras dobladas, entrada de aire por uniones, comando en posición errada o bomba descebada.
- No levanta presión · sede y válvula de regulación gastadas, membranas rotas (vaso con emulsión agua-aceite) o aspiración de aire.
- Tira agua a intervalos · falta de aire en el compensador o válvulas de aspiración y mando gastadas.
- La aguja del manómetro oscila · aire en la aspiración, compensador con falta de aire o válvulas gastadas.
- No tira agua · llave de paso mal abierta, membranas rotas o válvulas gastadas.
Qué hacer en cada caso, paso a paso: solución de fallas en la guía. Reparaciones mayores: tu distribuidor.
Calibración de la barra
Boquillas alineadas a 5° aproximadamente, 50 cm entre sí y 50 cm de la punta al cultivo. Herbicidas a presión baja (unos 3 bar) con gota gruesa; abanico plano, cono hueco o cono lleno según el producto. Comprueba con papel hidrosensible (30 a 70 gotas por cm² según el producto). Fórmula de litros por hectárea y detalle: calibración de barra en la guía.
Taller: aceite, membranas y válvulas
Procedimientos completos en la guía de Postventa: cambio de aceite y purga del aire, cambio de membranas y válvulas de aspiración y mando. Para reparaciones mayores del interior de la bomba, tu distribuidor.
Texto del Manual de Operaciones de Lerpain, ordenado para leerlo en el campo. Para reparaciones mayores, servicio técnico o tu distribuidor.
