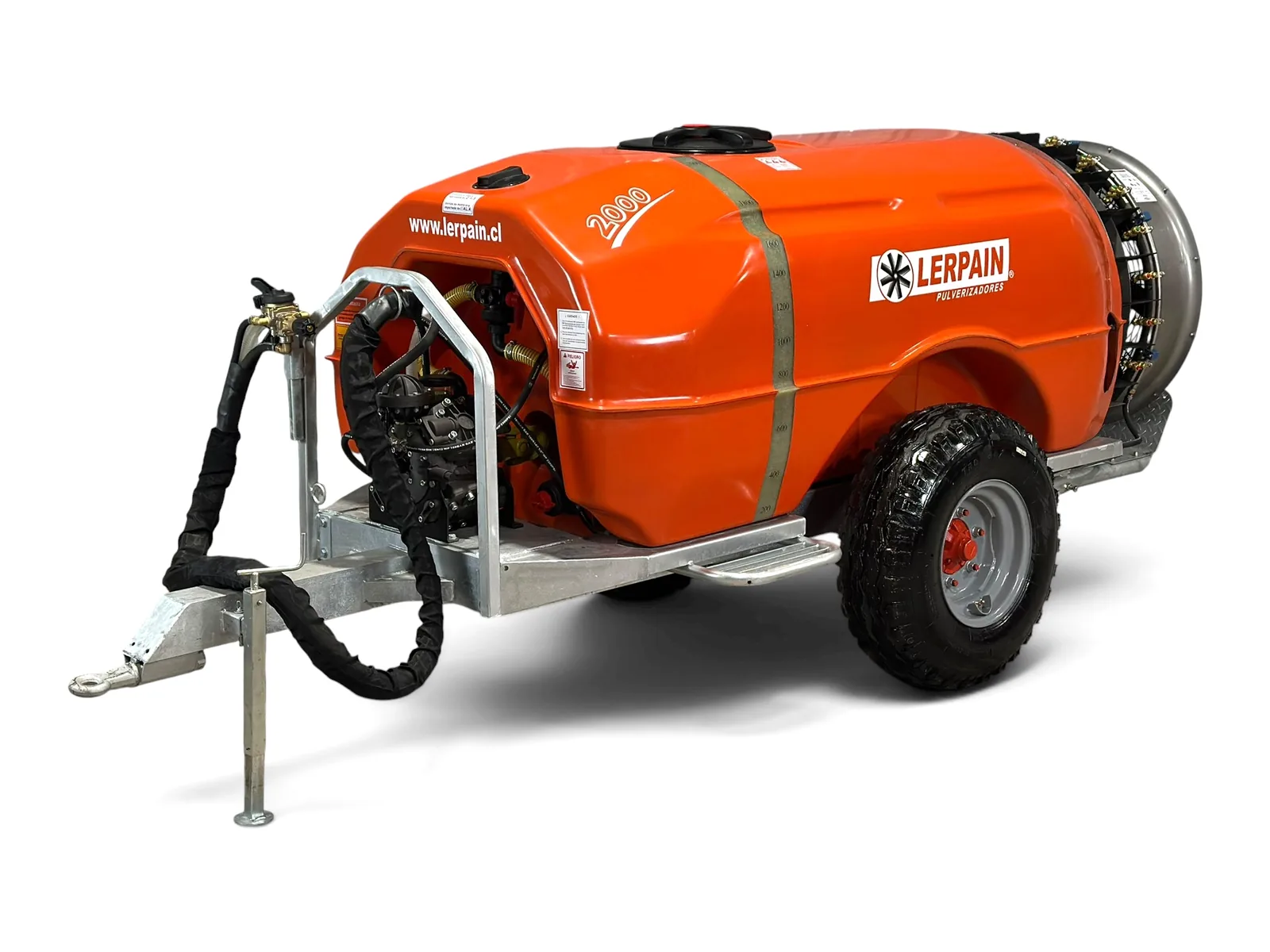

Nebulizador NT 2000 Fieni
Fabricación chilena, tecnología italiana y máxima eficiencia para aplicaciones de alto rendimiento.
Capacidad
Características
- Comando de regulación y distribución de presión a distancia
- Estanque de 2000 litros en fibra de vidrio fabricado por Lerpain
- Estanque lavamanos independiente
- Estanque auxiliar para limpieza del circuito
- Indicador de nivel de estanque
- Agitación hidráulica en bronce, filtro de aspiración de alta capacidad con válvula de corte y válvula de 3 vías para seleccionar estanque principal o retorno
- Turbina italiana Fieni en acero inoxidable con hélice de 9 paletas de alto rendimiento, centro de aluminio y embrague centrífugo
- Deflectores que maximizan la eficiencia y eliminan completamente la deriva
- Palas regulables de alta resistencia
- Chasis estructural reforzado galvanizado en caliente fabricado en perfil UPN, con protección antihojas
- Eje regulable en altura con dos posiciones
- Caja multiplicadora Fieni italiana de doble velocidad más punto muerto
- Porta boquillas dobles con sistema antigoteo
- Ruedas 11.5/80-15.3" para máxima estabilidad
Cultivos y aplicaciones
| Cultivo | Tarea | Configuración |
|---|---|---|
| Cerezos, Nogales, Avellanos europeos, Cítricos, Viñas en espaldera | Tratar el follaje con aire | Sin accesorio adicionalTratamiento del follaje con aire asistido. |
| Cerezos, Nogales, Avellanos europeos, Cítricos, Paltos, Manzanos y perales, Ciruelos y otros carozos, Olivos, Almendros y otros frutales, Viñas en espaldera, Uva de mesa y parronales, Kiwis, Arándanos y otros berries | Aplicar con pistola o manguera (uso secundario) | Sin accesorio adicionalAplicaciones puntuales con los pitones tipo metralleta de 10 m incluidos. |
Modelo 3D
Gira el equipo, ábrelo en despiece y toca una pieza para ver qué es y solicitar el repuesto.
Especificaciones
| Capacidad | Ancho (A) | Largo (L) | Alto (H) |
|---|---|---|---|
| 2000 L | 1600 | 4000 | 1650 |
Medidas en milímetros. Los valores pueden variar según la configuración elegida.
Bombas y comandos
| Marca | Bomba | Caudal máx. | Presión máx. | Comando | Código |
|---|---|---|---|---|---|
 |
IDS-2001 | 185 L/min | 50 bar | M170 2V Bronce | NT20002001E |
|
APS-145 | 145 L/min | 50 bar | M170 2V Aluminio | NT2000145D |
 |
BHS-200 | 193,7 L/min | 50 bar | BMS 2V Bronce | NT2000200D |
|
AR-1604 | 153 L/min | 50 bar | BY Matic 2V Aluminio | NT20001604D |
-
Código NT20002001E
-
Código NT2000145D
-
Código NT2000200D
-
Código NT20001604D
Pincha la bomba o el comando para ver su ficha. Indícalos al cotizar: te ayudamos a elegir según tu aplicación.
Turbina Fieni D.913-56VNS
Código 56SFVNSLRP1Equipo de aire Fieni (Italia) con hélice VNS de 913 mm de diámetro y 9 palas, y multiplicador CM12-VNS de 2 velocidades y neutro.
- Hélice
- VNS · 9 palas
- Diámetro
- 913 mm (36″)
- Multiplicador
- CM12-VNS · 2 velocidades + neutro
- Relaciones
- 1:2,93 · 1:3,29
- Caudal de aire
- 73.682 a 83.798 m³/h
- Potencia requerida
- 26,4 a 47,5 HP
- Distribución Y · Z
- 9 m · 20 m
- Portaboquillas
- 7 + 7
- Tractor
- 65 HP o más
- Ruido a 7,5 m
- 92 dB
- Peso
- 130 kg
Desempeño según ángulo de pala
| Ángulo de pala | Caudal de aire | Potencia |
|---|---|---|
| 26° (mín.) | 73.682 m³/h | 26,4 HP |
| 34° (medio) | 81.285 m³/h | 36,9 HP |
| 42° (máx.) | 83.798 m³/h | 47,5 HP |

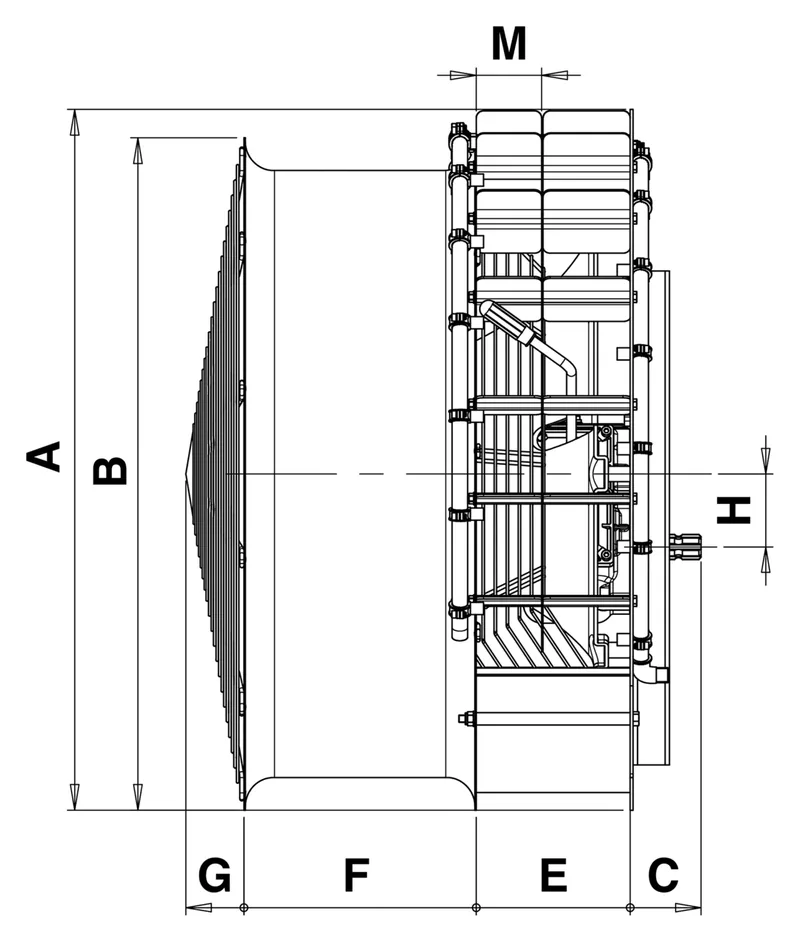

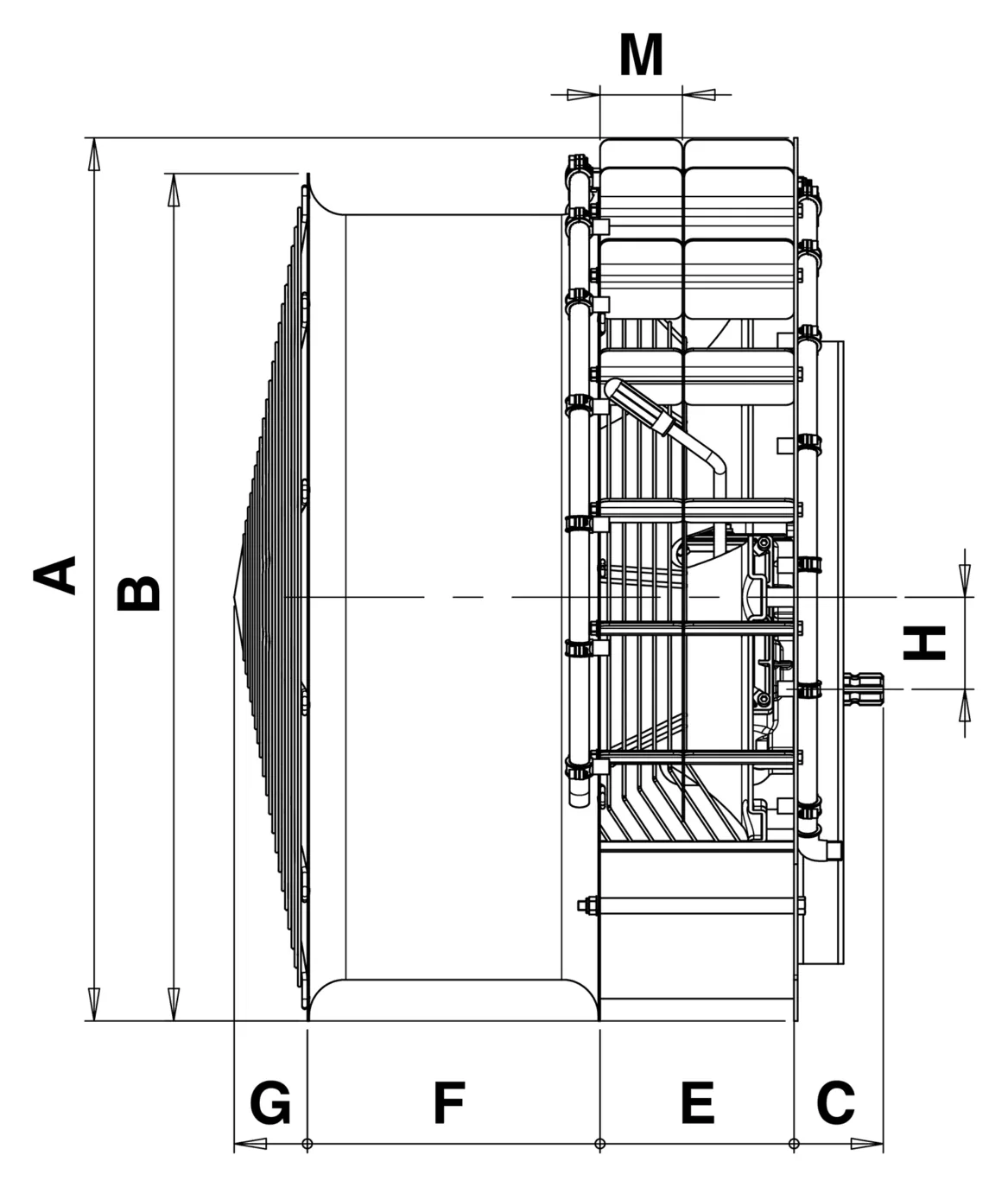

Dimensiones
| Cota | Medida |
|---|---|
| A | 1055 mm |
| B | 1022 mm |
| C | 94 mm |
| E | 242 mm |
| F | 290 mm |
| G | 90 mm |
| H | 100 mm |
| M | 120 mm |
Datos del fabricante. Ver la turbina en detalle.
Equipamiento
Incluido de serie 11
Viene con el equipo.
| Transmisión |
|
|---|---|
| Turbina y aire |
|
| Pulverización |
|
| Rodado |
|
| Llenado, seguridad y mantención |
|
Opcionales 16
Se agregan al cotizar. Indícalos en tu solicitud y te enviamos el valor.
| Transmisión |
|
|---|---|
| Pulverización |
|
| Control y electrónica | |
| Rodado |
|
| Llenado, seguridad y mantención |
|
Antes, durante y después del trabajo
1 Antes de salir
- Aceite de la bomba a nivel del vaso (SAE 30 ó 40).
- Cardán lubricado, con cruce mínimo de 15 cm (3 puntos) o 30 cm (tiro) y lo más recto posible.
- Agua limpia, sin arena; el llenador no debe tocar el fondo de la acequia.
- Cardán primero a la bomba y después a la toma de fuerza, con el seguro calzado en el rebaje.
- Cebar la bomba con unos 40 L de agua limpia, con las llaves cerradas (en nebulizadores, caja multiplicadora en neutro).
2 Durante el trabajo
- Máximo 540 RPM en la toma de fuerza; presión dentro del nivel rojo del manómetro.
- En equipos de tiro, detener el giro del cardán en las vueltas.
- Mangueras sin dobleces y filtros limpios.
- Agregar el producto con los agitadores funcionando.
- Detener el giro del cardán para trasladarse.
3 Al terminar
- Lavar con agua limpia y hacer funcionar la bomba con las llaves abiertas.
- Si se guarda o puede helar, vaciar por completo: la bomba hasta que no salga agua.
- Limpiar el filtro y la boquilla del agitador a diario; con polvos mojables, antes de cada llenado.
| Mantención | Cada cuánto |
|---|---|
| Nivel de aceite de la bomba (vaso) | Antes de usar el equipo |
| Lubricación del cardán | Antes de usar el equipo |
| Filtro y boquilla del agitador hidroneumático | A diario; con polvos mojables, antes de cada llenado |
| Lavado con agua limpia, bomba con las llaves abiertas | Después de cada uso |
| Presión de aire del compensador | Periódicamente, según la tabla de llenado |
| Revisión de válvulas de aspiración y mando | Cada 450 h |
| Cambio de aceite de la bomba | 250 h la primera vez, luego cada 450 h |
| Revisión de membranas | En cada cambio de aceite (450 h) |
- Bomba de membranas
- SAE 30 ó 40
- Caja multiplicadora
- 80W90
- Presión de trabajo
- 15 a 25 bar
La presión máxima de cada bomba está en Bombas y comandos.
Si algo falla: las 6 fallas más comunes
- El llenador no chupa agua · boquilla sucia o descentrada del cono.
- La bomba no aspira · filtro de aspiración obstruido, mangueras dobladas, entrada de aire por uniones, comando en posición errada o bomba descebada.
- No levanta presión · sede y válvula de regulación gastadas, membranas rotas (vaso con emulsión agua-aceite) o aspiración de aire.
- Tira agua a intervalos · falta de aire en el compensador o válvulas de aspiración y mando gastadas.
- La aguja del manómetro oscila · aire en la aspiración, compensador con falta de aire o válvulas gastadas.
- No tira agua · llave de paso mal abierta, membranas rotas o válvulas gastadas.
Qué hacer en cada caso, paso a paso: solución de fallas en la guía. Reparaciones mayores: tu distribuidor.
Calibración del nebulizador
Reparto del caudal por zona del árbol (hasta 15 % arriba, 60–70 % al centro, 20–25 % abajo), surtidores dirigibles, deflectores hacia el follaje y comprobación con papel hidrosensible (30 a 70 gotas por cm² según el producto). Presión de trabajo de 15 a 25 bar. Los litros por minuto y la boquilla los calcula la calculadora de calibración con tu velocidad, hileras y litros por hectárea. Detalle: calibración de nebulizadores en la guía.
Taller: aceite, membranas y válvulas
Procedimientos completos en la guía de Postventa: cambio de aceite y purga del aire, cambio de membranas y válvulas de aspiración y mando. Para reparaciones mayores del interior de la bomba, tu distribuidor.
Texto del Manual de Operaciones de Lerpain, ordenado para leerlo en el campo. Para reparaciones mayores, servicio técnico o tu distribuidor.
