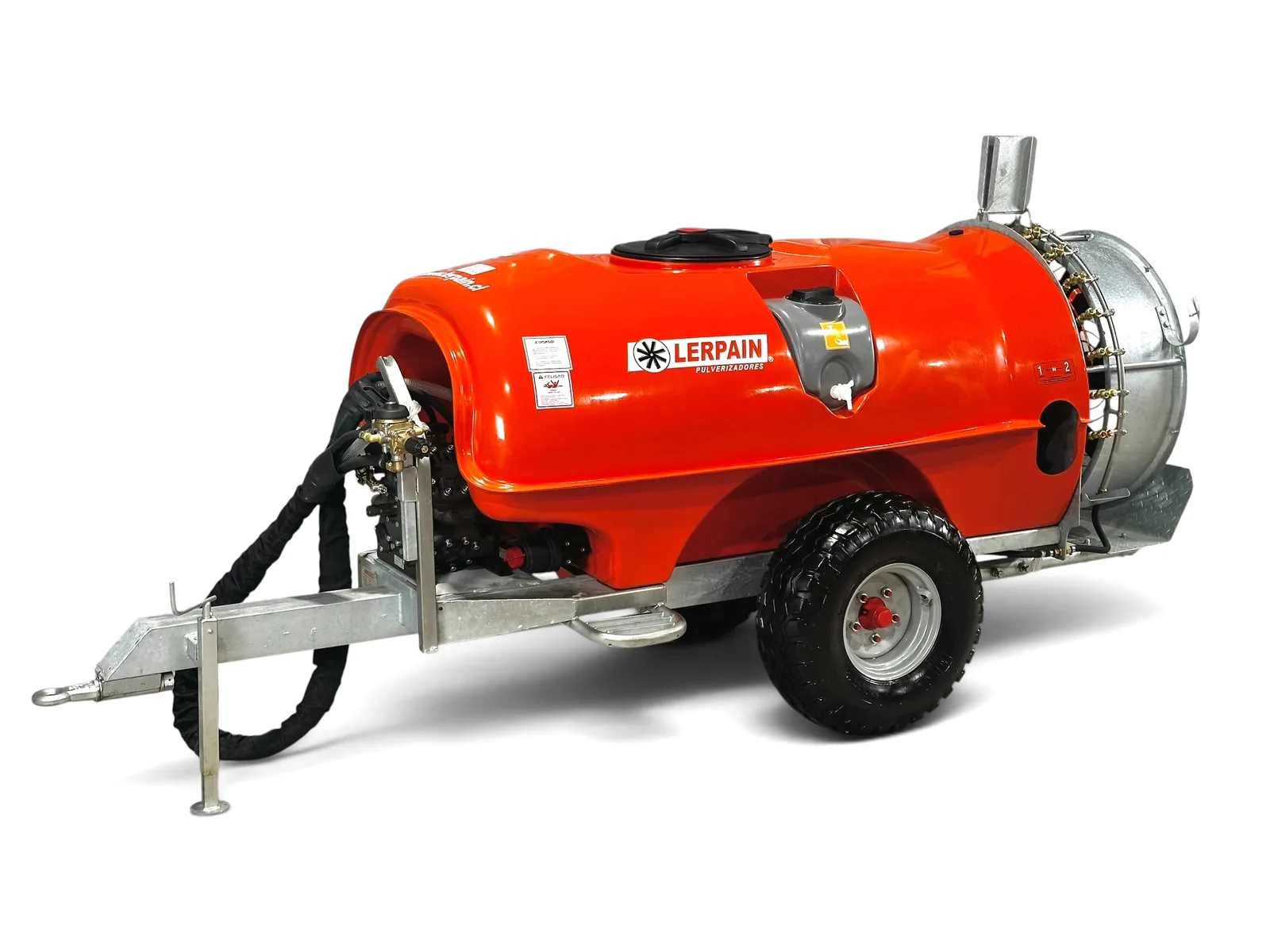

Nebulizador NT 1000
Compacto, ágil y confiable para trabajar donde otros no llegan.
Capacidad
Características
- Comando de regulación y distribución de presión a distancia
- Estanque de 1000 litros en fibra de vidrio fabricado por Lerpain
- Estanque lavamanos independiente
- Indicador externo de nivel de estanque
- Agitación hidráulica y filtro de aspiración de alta capacidad con válvula de corte
- Turbina Lerpain de 800 mm fabricada en acero galvanizado en caliente con hélice italiana Tifone de 8 paletas y regulación de flujo de aire en 5 posiciones
- Deflectores incorporados para maximizar la eficiencia de aplicación y reducir la deriva
- Chasis estructural fabricado en perfiles de 6 mm reforzados y galvanizados en caliente, con protección antihojas
- Caja multiplicadora de doble velocidad más punto muerto
- Porta boquillas dobles con sistema antigoteo
- Ruedas 10.0/80-12" para máxima estabilidad
Cultivos y aplicaciones
| Cultivo | Tarea | Configuración |
|---|---|---|
| Cerezos, Nogales, Avellanos europeos, Cítricos, Paltos, Manzanos y perales, Ciruelos y otros carozos, Olivos, Almendros y otros frutales, Viñas en espaldera, Uva de mesa y parronales, Kiwis, Arándanos y otros berries | Aplicar con pistola o manguera (uso secundario) | Sin accesorio adicionalAplicaciones puntuales con las pistolas turbo de 10 m incluidas. |
Especificaciones
| Capacidad | Ancho (A) | Largo (L) | Alto (H) |
|---|---|---|---|
| 1000 L | 1250 | 3600 | 1600 |
Medidas en milímetros. Los valores pueden variar según la configuración elegida.
Bombas y comandos
| Marca | Bomba | Caudal máx. | Presión máx. | Comando | Código |
|---|---|---|---|---|---|
 |
APS-145 | 145 L/min | 50 bar | M170 2V Aluminio | NT1000145 |
|
APS-121 | 116 L/min | 50 bar | M170 2V Aluminio | NT1000121 |
 |
AR-1604 | 153 L/min | 50 bar | BY Matic 2V Aluminio | NT10001604 |
|
AR-1203 | 115,8 L/min | 50 bar | BY Matic 2V Aluminio | NT10001203 |
-
Código NT1000145
-
Código NT1000121
-
Código NT10001604
-
Código NT10001203
Pincha la bomba o el comando para ver su ficha. Indícalos al cotizar: te ayudamos a elegir según tu aplicación.
Turbina Lerpain 800 mm
Turbina de 800 mm fabricada por Lerpain en acero galvanizado en caliente, con hélice italiana Tifone de 8 paletas y regulación del flujo de aire en 5 posiciones.
- Diámetro
- 800 mm
- Caudal de aire
- 27.000 a 39.000 m³/h (4 posiciones de paleta)
- Velocidad de hélice
- 2.160 rpm (540 × 4)
- Hélice
- Italiana Tifone, 8 paletas
- Regulación de aire
- 5 posiciones
- Material
- Acero galvanizado en caliente
- Posición 1
- 27.000 m³/h
- Posición 2
- 31.000 m³/h
- Posición 3
- 35.000 m³/h
- Posición 4
- 39.000 m³/h
Datos del fabricante. Ver la turbina en detalle.
Equipamiento
Incluido de serie 12
Viene con el equipo.
| Transmisión |
|
|---|---|
| Turbina y aire |
|
| Pulverización |
|
| Rodado |
|
| Llenado, seguridad y mantención |
|
Opcionales 9
Se agregan al cotizar. Indícalos en tu solicitud y te enviamos el valor.
| Transmisión |
|
|---|---|
| Pulverización |
|
| Control y electrónica | |
| Llenado, seguridad y mantención |
|
Antes, durante y después del trabajo
1 Antes de salir
- Aceite de la bomba a nivel del vaso (SAE 30 ó 40).
- Cardán lubricado, con cruce mínimo de 15 cm (3 puntos) o 30 cm (tiro) y lo más recto posible.
- Agua limpia, sin arena; el llenador no debe tocar el fondo de la acequia.
- Cardán primero a la bomba y después a la toma de fuerza, con el seguro calzado en el rebaje.
- Cebar la bomba con unos 40 L de agua limpia, con las llaves cerradas (en nebulizadores, caja multiplicadora en neutro).
2 Durante el trabajo
- Máximo 540 RPM en la toma de fuerza; presión dentro del nivel rojo del manómetro.
- En equipos de tiro, detener el giro del cardán en las vueltas.
- Mangueras sin dobleces y filtros limpios.
- Agregar el producto con los agitadores funcionando.
- Detener el giro del cardán para trasladarse.
3 Al terminar
- Lavar con agua limpia y hacer funcionar la bomba con las llaves abiertas.
- Si se guarda o puede helar, vaciar por completo: la bomba hasta que no salga agua.
- Limpiar el filtro y la boquilla del agitador a diario; con polvos mojables, antes de cada llenado.
| Mantención | Cada cuánto |
|---|---|
| Nivel de aceite de la bomba (vaso) | Antes de usar el equipo |
| Lubricación del cardán | Antes de usar el equipo |
| Filtro y boquilla del agitador hidroneumático | A diario; con polvos mojables, antes de cada llenado |
| Lavado con agua limpia, bomba con las llaves abiertas | Después de cada uso |
| Presión de aire del compensador | Periódicamente, según la tabla de llenado |
| Revisión de válvulas de aspiración y mando | Cada 450 h |
| Cambio de aceite de la bomba | 250 h la primera vez, luego cada 450 h |
| Revisión de membranas | En cada cambio de aceite (450 h) |
- Bomba de membranas
- SAE 30 ó 40
- Caja multiplicadora
- 80W90
- Presión de trabajo
- 15 a 25 bar
La presión máxima de cada bomba está en Bombas y comandos.
Si algo falla: las 6 fallas más comunes
- El llenador no chupa agua · boquilla sucia o descentrada del cono.
- La bomba no aspira · filtro de aspiración obstruido, mangueras dobladas, entrada de aire por uniones, comando en posición errada o bomba descebada.
- No levanta presión · sede y válvula de regulación gastadas, membranas rotas (vaso con emulsión agua-aceite) o aspiración de aire.
- Tira agua a intervalos · falta de aire en el compensador o válvulas de aspiración y mando gastadas.
- La aguja del manómetro oscila · aire en la aspiración, compensador con falta de aire o válvulas gastadas.
- No tira agua · llave de paso mal abierta, membranas rotas o válvulas gastadas.
Qué hacer en cada caso, paso a paso: solución de fallas en la guía. Reparaciones mayores: tu distribuidor.
Calibración del nebulizador
Reparto del caudal por zona del árbol (hasta 15 % arriba, 60–70 % al centro, 20–25 % abajo), surtidores dirigibles, deflectores hacia el follaje y comprobación con papel hidrosensible (30 a 70 gotas por cm² según el producto). Presión de trabajo de 15 a 25 bar. Los litros por minuto y la boquilla los calcula la calculadora de calibración con tu velocidad, hileras y litros por hectárea. Detalle: calibración de nebulizadores en la guía.
Taller: aceite, membranas y válvulas
Procedimientos completos en la guía de Postventa: cambio de aceite y purga del aire, cambio de membranas y válvulas de aspiración y mando. Para reparaciones mayores del interior de la bomba, tu distribuidor.
Texto del Manual de Operaciones de Lerpain, ordenado para leerlo en el campo. Para reparaciones mayores, servicio técnico o tu distribuidor.
