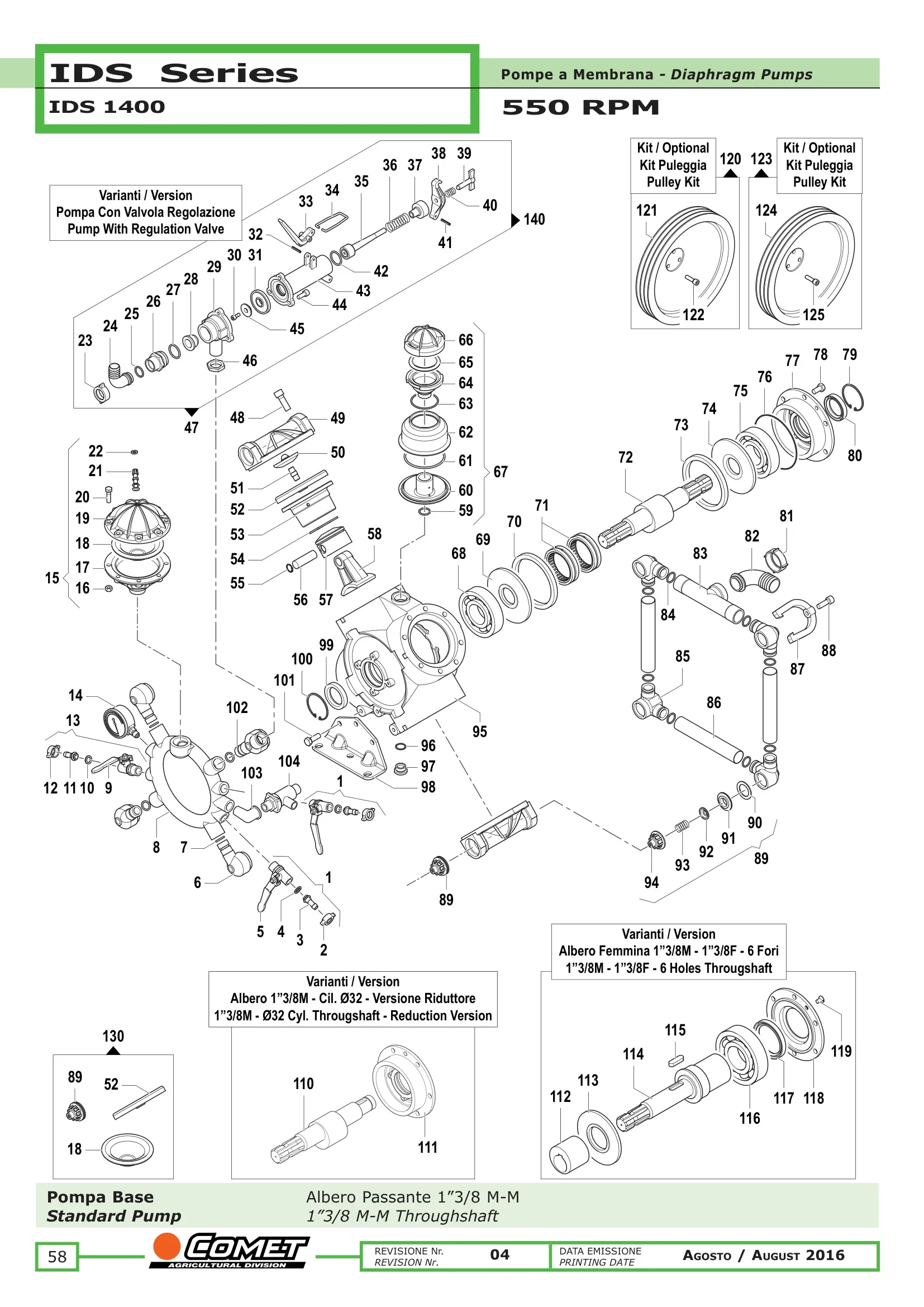

Despiece oficial Comet
Bomba IDS 1400
IDS Series · 550 RPM · COMET (rev. 04, agosto 2016)
123 piezas
| N° | Pieza | Agregar |
|---|---|---|
| Llave derecha completa Ref. fabricante 1214 0017Lleva 2 | ||
| Tuerca galeto G1/2” Ref. fabricante 1200 0038Lleva 2 | ||
| Espiga portamanguera de mando Ø8x10 Ref. fabricante 2802 0018Lleva 2 | ||
| Sello plano Ref. fabricante 1209 0013Ø12x18x2Lleva 2 | ||
| Llave derecha Ref. fabricante 2826 0032G1/2-1/2”Lleva 2 | ||
| CONEXION 28060013Lleva 3 | ||
| SELLO OR 12100003Lleva 4 | ||
| COLECTOR DELANTERO IDS 1400 4150009 | ||
| Llave izquierda Ref. fabricante 2826 0031G1/2-1/2” | ||
| 10 | Sello plano Ref. fabricante 1209 0013Ø12x18x2 | |
| 11 | Espiga portamanguera de mando Ø8x10 Ref. fabricante 2802 0018 | |
| Tuerca galeto G1/2” Ref. fabricante 1200 0038 | ||
| Llave izquierda completa Ref. fabricante 1214 0016 | ||
| Manómetro SR Ref. fabricante 1816 011850bar-1/4” · Solo / Only Con Valvola Regolazione With Regulation Valve | ||
| Acumulador de presión kit Ref. fabricante 0102 0020 | ||
| Tuerca M8 Ref. fabricante 0604 0039Lleva 8 | ||
| ACUMULADOR PRESION IDS 20008 | ||
| MEMBRANA COMPENSADOR TODAS 18000034 | ||
| ACUMULADOR PRES SUP IDS 30018 | ||
| PERNO HEX COMPENSADOR IDS 36070070Lleva 8 | ||
| VALVULA DE AIRE 36100003 | ||
| SELLO PLANO VALVULA DE AIRE 12090033Ø14x7,5x2Lleva 2 | ||
| Tuerca galeto 30MB Ref. fabricante 1200 0005 | ||
| Espiga curva Ø18x23 Ref. fabricante 2801 0004 | ||
| SELLO OR 12100002Ø2,62x20,7 | ||
| Niple Ref. fabricante 2000 0012M36x2-M30x2 | ||
| 27 | SELLO OR EX 1210/145 12100033 | |
| 28 | SEDE VALVULA MANDO IDS 30090042 | |
| Válvula de regulación Body Ref. fabricante 0424 0072 | ||
| PERNO MANDO AZ BP 36090047 | ||
| MEMBRANA MANDO GRC-GRH 18000039 | ||
| Pasador elástico Ø4x26 Ref. fabricante 3021 0011 | ||
| Palanca Ref. fabricante 1600 0014 | ||
| Gancho Ref. fabricante 1202 0002 | ||
| Válvula de regulación Rod Ref. fabricante 0015 0068 | ||
| Resorte Øe34x14 Ref. fabricante 1802 0085 | ||
| Tapa especial Ref. fabricante 0432 0022 | ||
| Palanca Ref. fabricante 0208 0002 | ||
| Perno de la tuerca galeto Ref. fabricante 3605 0003 | ||
| Resorte (Wire Ø2) Øe15x28 Ref. fabricante 1802 0010 | ||
| Pasador elástico Ø4x26 Ref. fabricante 3021 0011 | ||
| SELLO OR EX 1210/145 12100033 | ||
| Válvula de regulación Body Ref. fabricante 0424 0077 | ||
| Perno M8x18 Ref. fabricante 3609 0157Lleva 3 | ||
| VALVULA MANDO GRC GRH 36000020 | ||
| Tuerca G3/4x7 Ref. fabricante 0604 0050 | ||
| Válvula de regulación Assembly Ref. fabricante 1215 0287 | ||
| PERNO CULATA IDS 1000-1400 36090091Lleva 32 | ||
| CULATA DE BOMBA IDS-1000-1400 32180009Lleva 4 | ||
| DISCO RETENEDOR IDS - APS 121-AZ 6020011Lleva 4 | ||
| PRISIONEROS PISTON IDS 2419004212MBx30/11x11Lleva 4 | ||
| MEMBRANA AZ - IDS - APS 18000012Nitrilica RubberLleva 4 | ||
| MEMBRANA AZ - IDS - APS DESMOPAN 18000058Desmopan ®Lleva 4 | ||
| Membrana Viton Ref. fabricante 1800 0031®Lleva 4 | ||
| CAMISA IDS-1400 4000017Ø70x20,5Lleva 4 | ||
| ANILLO COMPRESION IDS-APS 200001Ø70x3x2,8Lleva 4 | ||
| SEGURO INTERNO 30200006Lleva 8 | ||
| PASADOR PISTON AZ APS-121 IDS 30110003Lleva 4 | ||
| PISTON BOMBA APS-121 24090068Lleva 4 | ||
| BIELA IDS-1400 AZ-120 2050023 | ||
| SELLO OR 12100002Ø2,62x20,7 | ||
| SOPORTE IDS-1400 EX 402/26 4020288 | ||
| SELLO OR EX 1210/68 12100213Ø3,53x82,14 | ||
| SOPORTE IDS 1400 AZ 90 y 120 18090006 | ||
| SELLO OR 12100067Ø2,62x55,25 | ||
| COMPENSADOR VOLUMETRICO 4210001 | ||
| MEMBRANA IDS-AZ 18000001 | ||
| Tapa del compensador volumétrico Ref. fabricante 0402 0522 | ||
| COMPENSADOR VOLUMETRICO IDS-AZ 12080019 | ||
| RODAMIENTO BOMBA IDS 1400/IDS 2001/BHS 200 6408 40 X110 X 27 4380003Ø40x110x27 | ||
| SEPARADOR BIELA IDS 1400 28130011Ø40,5x128 | ||
| ANILLO RETENEDOR IDS-1400 AZ-120 100004Ø129,5x110x10 | ||
| RODAMIENTO CENTRAL IDS-1400 NKIS 65 (65X95X28) 4370006Ø65x95x28Lleva 2 | ||
| EXCENTRICO IDS 1400 10038M-M | ||
| ANILLO RETENEDOR IDS-1400 AZ-120 100004Ø129,5x110x10 | ||
| SEPARADOR BIELA IDS 1400 28130011Ø40,5x128 | ||
| RODAMIENTO BOMBA IDS 1400/IDS 2001/BHS 200 6408 40 X110 X 27 4380003Ø40x110x27 | ||
| SELLO OR 12100092Ø1,78x126,72 | ||
| TAPA PORTARODAMIENTO IDS-1400 4050021 | ||
| PERNO TAPA RODAMIENTO IDS 36070225Lleva 6 | ||
| SEGURO IDS 1400 30200011 | ||
| RETEN 40.60.10 EX 19/9 190068Ø40x60x10 | ||
| TUERCA GALETO IDS 12000004- Ø35 | ||
| CONEXION CURVA 28010001 | ||
| TUBO COLECTOR IDS 1400 32120006 | ||
| SELLO OR EX 1210/31 12100020Ø3,53x20,22Lleva 8 | ||
| CONEXION IDS 1400 28040007Lleva 4 | ||
| TUBO COLECTOR IDS 1400 32130002Lleva 3 | ||
| HORQUILLA IDS 4180004Lleva 8 | ||
| PERNO M 10X30 HORQUILLA IDS (EX 19) 36090160Lleva 8 | ||
| KIT VALVULA IDS1000/1400 12200010Lleva 8 | ||
| SELLO PLANO IDS 12090043Ø29x42x1,8Lleva 8 | ||
| Asiento de válvula de aspiración y mando Ref. fabricante 3009 0123Lleva 8 | ||
| VALVULA ASPIRACION IDS AZ BP 36040009Lleva 8 | ||
| RESORTE APS IDS BP 18020015Lleva 8 | ||
| CANASTILLO VALVULA IDS 12050005Lleva 8 | ||
| CARTER BOMBA IDS 1400 4030138 | ||
| Sello OR Ø2x19 Ref. fabricante 1210 0209 | ||
| TAPON DE CARTER IDS 32000001 | ||
| BASE IDS 1400 24000011Lleva 2 | ||
| RETEN 40.60.10 EX 19/9 190068Ø40x60x10 | ||
| SEGURO IDS 1400 30200011 | ||
| TORNILLO BASE APS 121 36070220Lleva 6 | ||
| CONEXION 28060017 | ||
| Codo Ref. fabricante 1211 0012 | ||
| Válvula de seguridad completa 50bar Ref. fabricante 1219 0041100-150L | ||
| Eje Ref. fabricante 0001 00481”3/8M-Ø32 Cil. | ||
| Brida Ref. fabricante 0405 0044 | ||
| Excéntrico Ref. fabricante 0800 0005 | ||
| Arandela retén de biela Ø55x128 Ref. fabricante 2813 0013 | ||
| Eje Ref. fabricante 0004 0002 | ||
| Chaveta 12x8x40 Ref. fabricante 1602 0008 | ||
| Rodamiento de esferas Ref. fabricante 0438 0014Ø75x130x25 | ||
| RETEN 68.90.10 IDS 1000 190001Ø68x90x10 | ||
| Brida Ref. fabricante 1004 0003 | ||
| Perno especial M8x14 Ref. fabricante 3621 0004Lleva 2 | ||
| Kit polea 3B - Ref. fabricante 5001 0027Øp292 | ||
| Polea 3B - Ref. fabricante 2424 0012Øp292 | ||
| Perno hexagonal M10x40 Ref. fabricante 3607 0227Lleva 3 | ||
| Kit polea 3A- Ref. fabricante 5001 0028Øp350 | ||
| Polea 3A- Ref. fabricante 2424 0005Øp350 | ||
| PERNO COLECTOR AP APS 36090009Lleva 3 | ||
| Kit de mantención Ref. fabricante 5026 0095 |
Despiece oficial COMET. Los pares de apriete y los adhesivos están indicados en el plano. Las piezas sin código Lerpain también se pueden pedir: agrégalas al carrito y el vendedor las cotiza con el número del plano.
