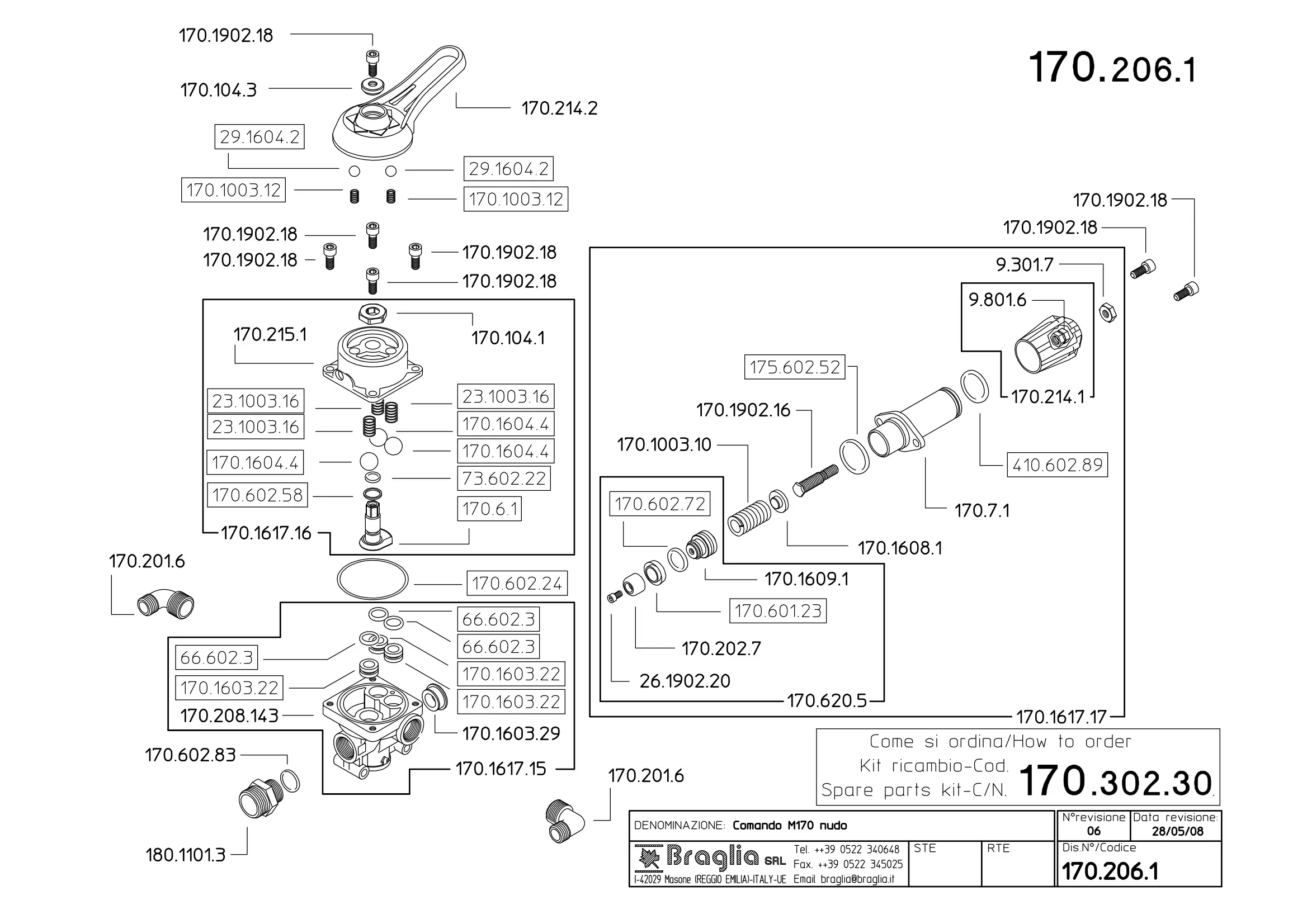

Despiece oficial Braglia
Comando Braglia M-170
M-170 cód. 170.206.1 · Braglia (rev. 06, mayo 2008)
39 piezas
| N° | Pieza | Agregar |
|---|---|---|
| PERNO MANILLA M 170 170.1902.18Lleva 9 | ||
| SEPARADOR MANILLA COMANDO BRAGLIA 1701043 | ||
| MANILLA COMANDO BRAGLIA 1702142 | ||
| ESFERA COMANDO BRAGLIA 2916042viene en el kit de repuestosLleva 2 | ||
| RESORTE DE COMANDO BRAGLIA 170100312viene en el kit de repuestosLleva 2 | ||
| TUERCA HEX. COMANDO BRAGLIA 1701041 | ||
| TAPA COMANDO BRAGLIA 1702151 | ||
| RESORTE DE VALVULA ESFERA COMANDO BRAGLIA 23100316viene en el kit de repuestosLleva 4 | ||
| VALVULA ESFERA COMANDO BRAGLIA 17016044viene en el kit de repuestosLleva 4 | ||
| ORING DE COMANDO BRAGLIA 73.602.22viene en el kit de repuestos | ||
| ORING SELECTOR COMADO BRAGLIA 17060258viene en el kit de repuestos | ||
| SELECTOR MANDO BRAGLIA 17061viene en el kit de repuestos | ||
| Tapa completa Ref. fabricante 170.1617.16 | ||
| ORING DE TAPA MANDO BRAGLIA 17060224viene en el kit de repuestos | ||
| ORING DE ASIENTO COMANDO BRAGLIA 666023viene en el kit de repuestosLleva 4 | ||
| ASIENTO VALVULA ESFERA COMANDO BRAGLIA 170160322viene en el kit de repuestosLleva 4 | ||
| ASIENTO VALVULA REGULACION COMANDO BRAGLIA 170160329viene en el kit de repuestos | ||
| Cuerpo del comando Ref. fabricante 170.208.143 | ||
| Cuerpo del comando completo Ref. fabricante 170.1617.15 | ||
| CODO BRONCE COMANDO BRAGLIA 1702016Lleva 2 | ||
| ORING NIPLE RETORNO M-170 17060283 | ||
| NIPLE RETORNO 3/4 X 1" MANDO BRAGLIA 18011013 | ||
| TUERCA APRIETE COMANDO M 170 93017 | ||
| Tapa del pomo Ref. fabricante 9.801.6 | ||
| POMO REGULADOR COMANDO BRAGLIA 1702141 | ||
| ORING REGULADOR M 170 17560252viene en el kit de repuestos | ||
| ORING REGULADOR M 170 41060289viene en el kit de repuestos | ||
| VASTAGO REGULADOR M170 170190216 | ||
| RESORTE PRESION DE COMANDO M 170 170100310 | ||
| CUERPO MANDO REGULACION M-170 1707.1 | ||
| SEPARADOR RESORTE M 170 17016081 | ||
| ORING COMANDO BRAGLIA 17060272viene en el kit de repuestos | ||
| ZAPATA COMANDO BRAGLIA 170.1609.1 | ||
| SELLO COMANDO BRAGLIA 17060123viene en el kit de repuestos | ||
| VALVULA DE PRESION COMANDO BRAGLIA 170202.7 | ||
| PERNO PRESION COMANDO BRAGLIA 26190220 | ||
| Válvula de presión completa Ref. fabricante 170.620.5 | ||
| Regulador de presión completo Ref. fabricante 170.1617.17 | ||
| Kit de repuestos Ref. fabricante 170.302.30 |
Despiece oficial Braglia. El plano rotula cada pieza con su código de fábrica en vez de un número: el número de la lista es solo para ubicarla. Las piezas sin código Lerpain también se pueden pedir: agrégalas al carrito y el vendedor las cotiza con el número del plano.
