Despiece oficial Braglia

Comando Braglia M-170 ALC (2023)

M-170 ALC cód. 170.206.1 · Braglia (rev. 07, octubre 2023)

38 piezas

N°	Pieza	Agregar
	PERNO MANILLA M 170 170.1902.18Lleva 9	Cantidad de 170.1902.18
	MANILLA COMANDO BRAGLIA 1702142	Cantidad de 1702142
	Separador de la manilla Ref. fabricante 170.104.17	Cantidad de Separador de la manilla · Ref. 170.104.17 (pieza 3, Comando Braglia M-170 ALC (2023))
	ESFERA COMANDO BRAGLIA 2916042viene en el kit de repuestosLleva 2	Cantidad de 2916042
	RESORTE DE COMANDO BRAGLIA 170100312viene en el kit de repuestosLleva 2	Cantidad de 170100312
	TUERCA HEX. COMANDO BRAGLIA 1701041	Cantidad de 1701041
	Tapa Ref. fabricante 170.215.22	Cantidad de Tapa · Ref. 170.215.22 (pieza 7, Comando Braglia M-170 ALC (2023))
	RESORTE DE VALVULA ESFERA COMANDO BRAGLIA 23100316viene en el kit de repuestosLleva 4	Cantidad de 23100316
	VALVULA ESFERA COMANDO BRAGLIA 17016044viene en el kit de repuestosLleva 4	Cantidad de 17016044
	Anillo Ref. fabricante 180.1506.26viene en el kit de repuestos	Cantidad de Anillo · Ref. 180.1506.26 (pieza 10, Comando Braglia M-170 ALC (2023))
	Sello OR Ref. fabricante 9.602.21viene en el kit de repuestosLleva 2	Cantidad de Sello OR · Ref. 9.602.21 (pieza 11, Comando Braglia M-170 ALC (2023))
	Selector Ref. fabricante 170.6.8viene en el kit de repuestos	Cantidad de Selector · Ref. 170.6.8 (pieza 12, Comando Braglia M-170 ALC (2023))
	ORING DE TAPA MANDO BRAGLIA V2023 170602111viene en el kit de repuestos	Cantidad de 170602111
	ASIENTO VALVULA ESFERA COMANDO BRAGLIA 170160322viene en el kit de repuestosLleva 4	Cantidad de 170160322
	ORING DE ASIENTO COMANDO BRAGLIA 666023viene en el kit de repuestosLleva 4	Cantidad de 666023
	PASADOR DE BYPASS COMANDO M-170 V2023 170130489	Cantidad de 170130489
	ORING BYPASS COMANDO M-170 V2023 2260232viene en el kit de repuestos	Cantidad de 2260232
	Cuerpo del comando Ref. fabricante 170.208.168	Cantidad de Cuerpo del comando · Ref. 170.208.168 (pieza 18, Comando Braglia M-170 ALC (2023))
	CUERPO COMANDO M170 ALUMINIO COMPLETO V2023 170161796	Cantidad de 170161796
	VOLANTE DE BYPASS COMADO M-170 V2023 17019046	Cantidad de 17019046
	PERNO PRESION COMANDO BRAGLIA 26190220Lleva 2	Cantidad de 26190220
	CODO BRONCE COMANDO BRAGLIA 1702016Lleva 2	Cantidad de 1702016
	ASIENTO COMANDO BRAGLIA V2023 170160343	Cantidad de 170160343
	Anillo Ref. fabricante 202.1506.41	Cantidad de Anillo · Ref. 202.1506.41 (pieza 24, Comando Braglia M-170 ALC (2023))
	MEMBRANA COMANDO BRAGLIA 40110067viene en el kit de repuestos	Cantidad de 40110067
	VALVULA DE PRESION COMANDO BRAGLIA V2023 17020214	Cantidad de 17020214
	ASIENTO MEMBRANA COMANDO BRAGLIA V2023 40116097	Cantidad de 40116097
	RESORTE COMANDO BRAGLIA V2023 401100344	Cantidad de 401100344
	SEPARADOR RESORTE M 170 17016081	Cantidad de 17016081
	VASTAGO REGULADOR M170 170190216	Cantidad de 170190216
	ORING REGULADOR M 170 41060289viene en el kit de repuestos	Cantidad de 41060289
	Cuerpo de la regulación Ref. fabricante 401.7.8	Cantidad de Cuerpo de la regulación · Ref. 401.7.8 (pieza 32, Comando Braglia M-170 ALC (2023))
	Tapa del pomo Ref. fabricante 9.801.6	Cantidad de Tapa del pomo · Ref. 9.801.6 (pieza 33, Comando Braglia M-170 ALC (2023))
	TUERCA APRIETE COMANDO M 170 93017	Cantidad de 93017
	POMO REGULADOR COMANDO BRAGLIA 1702141	Cantidad de 1702141
	Manual de instrucciones M170 ALC Ref. fabricante 170.1012.4	Cantidad de Manual de instrucciones M170 ALC · Ref. 170.1012.4 (pieza 36, Comando Braglia M-170 ALC (2023))
	Kit de repuestos (producción anterior a octubre 2023) Ref. fabricante 170.302.30	Cantidad de Kit de repuestos (producción anterior a octubre 2023) · Ref. 170.302.30 (pieza 37, Comando Braglia M-170 ALC (2023))
	Kit de repuestos Ref. fabricante 170.302.83	Cantidad de Kit de repuestos · Ref. 170.302.83 (pieza 38, Comando Braglia M-170 ALC (2023))

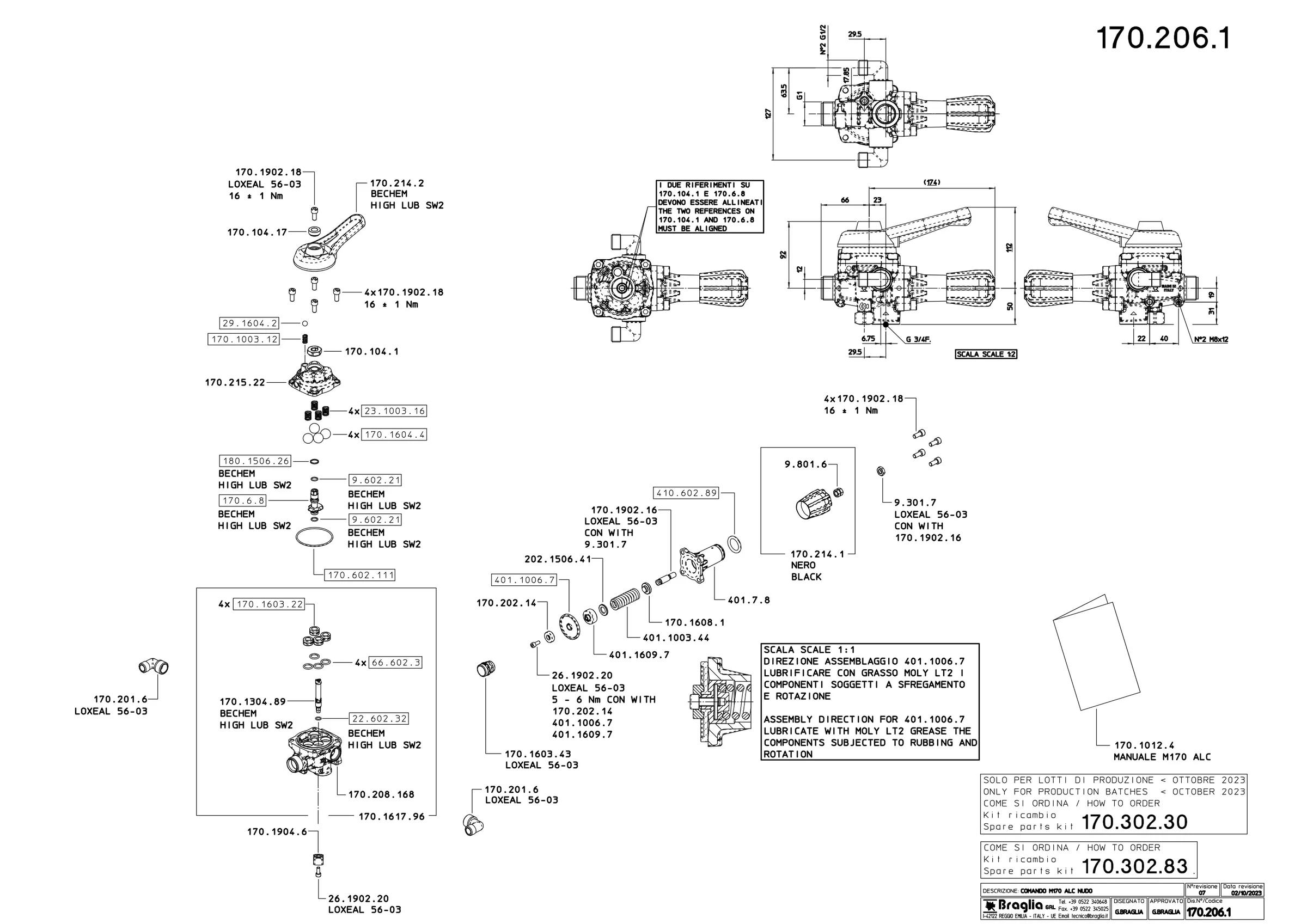

Despiece oficial Braglia. El plano rotula cada pieza con su código de fábrica en vez de un número: el número de la lista es solo para ubicarla. Las piezas sin código Lerpain también se pueden pedir: agrégalas al carrito y el vendedor las cotiza con el número del plano.
